A importância do GeoBIM em Projetos de Infraestrutura

Em um ciclo de vida de uma infraestrutura, ou seja, concepção, projeto, construção e operação da obra, a aplicação do GeoBIM pode nos trazer muitas vantagens. Aprenda neste artigo sobre a importância do GeoBIM em Projetos de Infraestrutura.


A integração dos sistemas de informações geográficas (GIS) com a modelagem da informação da construção (BIM) é chamada na FF Solutions de GeoBIM.


Os Sistemas de Informações Geográficas (SIG) ou em inglês Geographic Information Systems (GIS) contemplam uma grande variedade de soluções para gerenciamento, análise e manipulação de informações geográficas.


A modelagem da informação da construção ou em inglês Building Information Modeling (BIM), por sua vez, contempla o conjunto de processos para o gerenciamento das informações de um ativo de construção ao longo do seu ciclo de vida.


Percebemos que a letra “I” de informação está contida nos dois acrônimos, BIM e GIS. Na realidade, o foco está sempre na informação, seja em como é produzida e entregue durante um projeto, seja na perspectiva de construção ou na perspectiva geográfica.

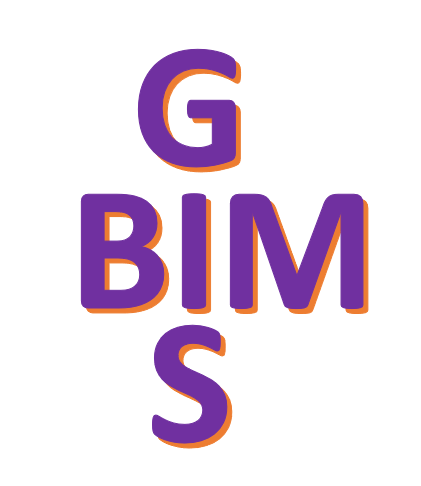

BIM e GIS. Fonte: Autoral.

Veja agora um exemplo do uso de GeoBIM em Projetos de Infraestrutura


Em um fluxo de trabalho BIM para projetos de infraestrutura é muito comum extrairmos os quantitativos do projeto, como corte e aterro, volumes de camadas de pavimentos, entre outros.


A expressão “gerenciar a informação” está diretamente relacionada em responder algumas perguntas. No caso do nosso exemplo de quantitativos, algumas possíveis perguntas seriam:


· Quem é o responsável por gerar os quantitativos?

· Para que serão utilizados?

· Para quem serão entregues?

· Quando serão entregues?

· Existe algum padrão para essa entrega?


Portanto, com a informação no centro, o BIM e o GIS apoiam os fluxos de trabalho em projetos do setor de Arquitetura, Engenharia e Construção (AEC). Especialmente, os projetos de infraestrutura que envolvem grandes extensões e áreas de impacto.


A combinação do BIM com o GIS ou GeoBIM traz consigo os potenciais dos dois lados da moeda para o contexto do projeto. Unir a informação geográfica com o processo de projeto possibilita muitas vantagens, incluindo:


· Tomadas de decisão mais inteligentes, resilientes e sustentáveis;

· Redução de custos e prazos em projetos;

· Redução de retrabalhos;

· Suporte ao processo de projeto com informações geográficas;

· Melhor comunicação entre stakeholders;

· Entre outros.


Trabalhar com GIS enriquece o projeto com informações de contexto, como imagens de satélite, análises topográficas, uso e ocupação do solo e outros. O BIM, em contrapartida, contribui com informações importantes de projeto e construção, como espessuras de camadas de pavimento, traçados de redes de saneamento e outros.


Em projetos lineares, por exemplo, é muito comum o uso de informações geográficas para análises de traçado com as diversas condicionantes: uso e ocupação, condições geológico-geotécnicas, áreas de proteção ambiental, áreas indígenas e outros. Todas essas informações são utilizadas para que seja tomada a melhor decisão de traçado do ponto de vista técnico, econômico e ambiental na fase de planejamento ou plan.


O detalhamento da proposta é realizado em softwares BIM, com informações necessárias para a fase projeto (design) e construção (build) da obra. O GIS retorna ao fluxo de trabalho quando falamos de operação (manage), em que o nível de detalhe não é mais o foco e sim a gestão da manutenção do ativo. Em resumo, percebe-se de fato que um é combustível para o outro e as tecnologias são complementares.

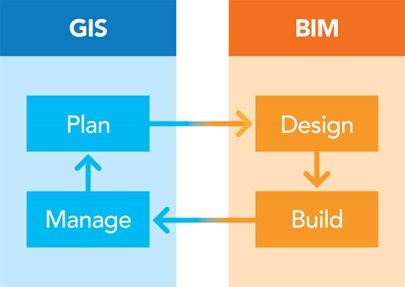

Fluxo de Trabalho BIM e GIS. Fonte: Esri.

O site da Esri possui uma jornada de aprendizado com artigos didáticos sobre as possibilidades que temos com o GeoBIM. Na Autodesk, você também pode acessar diversos conteúdos sobre o assunto.


Fluxos de Trabalho GeoBIM em Projetos de Infraestrutura


No ecossistema das fabricantes de software Autodesk e Esri, fluxos de trabalho BIM e GIS podem ser explorados. Na fase de planejamento, informações geográficas podem ser manipuladas com o ArcGIS e o Map 3D.


O processamento de levantamentos de captura da realidade, como nuvens de pontos e dados topográficos, podem ser realizados em software como InfraWorks, Civil 3D, Recap, da Autodesk e no ArcGIS Pro.


A modelagem das disciplinas pode ser realizada com as soluções Autodesk como Revit e Civil 3D. O Navisworks tem muitos recursos voltados para coordenação de modelos. Enquanto para visualização, o 3DS Max e soluções da Unity, como o Unity Reflect, podem ser empregados para criação de vídeos renderizados e visualização em realidade aumentada.


Ao longo das fases do projeto, diversas análises são executadas e informações devem ser inseridas no Modelo de Informação de Projeto ou Project Information Model (PIM). Interoperabilidade é um fator chave para que a informação não se perca no meio do caminho. E ainda temos as possibilidades de trabalhar com gêmeos digitais, internet das coisas (IoT) e tomadas de decisão com base em dados em tempo real.

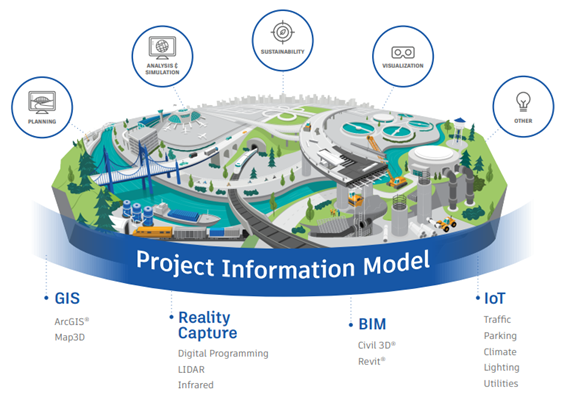

Fluxo de Projeto BIM e GIS. Fonte: Autodesk.

As parcerias entre Autodesk e Esri têm resultado em possibilidades interessantes para consolidar a ponte entre BIM e GIS. No Autodesk Civil 3D, por exemplo, temos um recurso chamado ArcGIS conector que traz informações GIS para o ambiente de trabalho do software.


Neste vídeo do Canal do Youtube da Autodesk Brasil Mundo AEC, o recurso de conexão do ArcGIS com o Civil 3D é demonstrado.


Uma outra parceria mais recente é o ArcGIS GeoBIM, uma solução da Esri para trazer informações de projetos BIM para o ambiente geográfico.


O GeoBIM é um conceito ainda não muito explorado pelas empresas do setor AEC. Espera-se com o tempo que cada vez mais as tecnologias tornem-se integradas e viabilizem fluxos de trabalho BIM e GIS mais ágeis.


Já conhecia o GeoBIM e as suas vantagens nos Projetos de Infraestrutura? Deixa aqui nos comentários!


Quer saber mais e se especializar em GeoBIM? A BuildLab Academy tem treinamentos online sobre geoprocessamento e elaboração de projetos de infraestrutura, incluindo projetos de rodovias e de saneamento. Comece agora mesmo!
